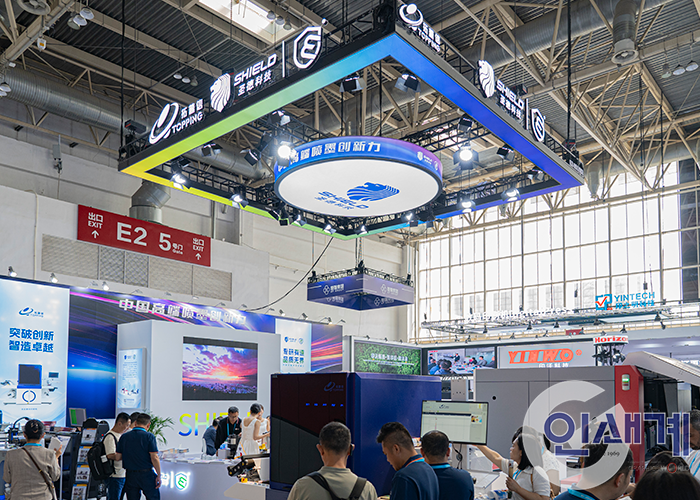

[인쇄계2025.06] CHINA PRINT 2025 Review - 시트 방식의 고속 잉크젯 코딩 시스템을 선보인 쉴드(Shield Technology Development Co., LTD.)

높은 수준의 디지털 잉크젯 인쇄 기술을 보유하고 있는 쉴드는 이번 전시회에서 시트 방식의 고속 잉크젯 코딩 시스템 쉴드 징츠 HD12000을 선보였다.

QR/SD 코드와 바코드, 숫자, 영어 문자 등 가변 데이터를 고품질로 정확하게 구현할 수 있는 쉴드 징츠 HD12000은 담배 패키지를 비롯, 식품과 의약품, 화장품, 공산품 등 모든 패키지 분야에 적용할 수 있다.

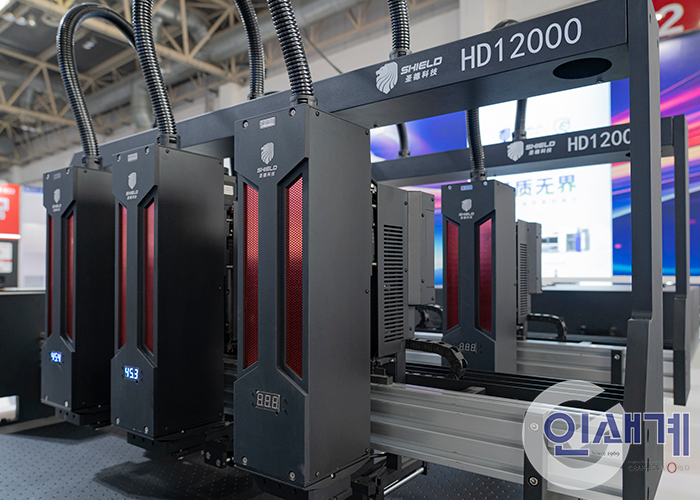

시트 방식의 고속 잉크젯 코딩 시스템, 쉴드 징츠 HD12000은 독특한 DL-이중 반복 기술과 GEN6 리코 그레이스케일 산업용 피에조 프린트 헤드를 사용해서 1,200dpi×2,400dpi의 고품질 인쇄를 지원한다.

고효율 및 고용량, 고속 제어와 다중 반복 기술의 결합으로 시간당 최대 12,000장(분당 120m)의 생산 속도를 구현하며, 반복 및 지능형 드롭 제어 기술로 인쇄 오류 발생률이 낮고, DA-디지털 동적 위치 조정 시스템은 용지 커팅 및 인쇄 시 발생하는 오류를 교정, 기계적 불안정성으로 인한 오류를 보정해서 QR코드가 정확한 위치에 인쇄되도록 보장한다.

또한, ±0.1mm 이내의 제어 범위로 벨트형 용지 전송에서 발생할 수 있는 위치 오류를 효과적으로 방지하며, 독특한 DS-디지털 트리밍 기술로 우수한 품질 관리를 실현한다.

자동 리프팅, 자동 위치 조정, 자동 청소 등 다양한 기능을 갖추고 있으며, 16K 라인 스캔 가변 데이터 검출 시스템과 잉크젯 검사 시스템을 일체형으로 구성해서, 결함 제품을 실시간으로 제거하고 통과 제품의 데이터를 기록한다.

쉴드 잉크젯 인쇄 솔루션의 국내 총판을 담당하고 있는 서울교역상사 한석현 대표는 “지난해 1월부터 식품의약품안전처에서 제품 패키지에 부착한 QR코드를 활용해 주요 성분, 소비기한 등 상세 정보를 제공하는 제도를 시행함에 따라, 국내 시장에서도 패키지에 QR코드 인쇄 수요가 크게 늘 것으로 보인다”고 하면서, “시트 방식의 고속 잉크젯 코딩 시스템, 쉴드 징츠 HD12000은 최대 1,040×1,040mm의 대형 사이즈와 80~500 g/㎡ 무게의 종이와 메탈 포일, OPP와 기타 필름류 등 다양한 미디어에 고품질로 정확하게 가변 QR코드 인쇄를 구현할 수 있는만큼, 국내에서 확대되고 있는 소량 고급 패키지 시장에서 활용폭이 커질 것”이라고 설명했다.

▲ (좌측부터) 쉴드 개발 기술 주식회사 마이크 예(Mike Ye) 상무이사, 서울교역상사 한석현 대표

중국 시장에서 인정받은 쉴드의 잉크젯 코딩 시스템 기술

가장 일반적인 유형의 잉크젯 코딩방식인 벨트형 잉크젯 코딩 솔루션은 화장품, 의약품 패키지 등 다양한 분야에서 널리 사용되고 있지만 높은 위치 정확도가 요구되는 인쇄에는 적합하지 않다. 일반적으로 벨트형 잉크젯 코딩 솔루션은 종이 가장자리의 기계적 위치 조정에 기반하기 때문에 종이 커팅 공정에서의 오류는 잉크젯 코딩 단계에서도 위치 오차를 유발할 수 있다. 기계 자체의 변동과 결합될 경우, 이는 위치 안정성 저하로 이어질 수 있다. 이 약점은 위치 요구사항이 높지 않은 분야에서는 문제가 되지 않지만, 담배 패키지 등 위치 요구사항이 엄격한 분야에서는 위치 요구사항을 충족시키는 것이 매우 중요하다. 따라서 이 문제를 해결하는 것은 엄격한 산업 표준을 충족하기 위해 필수적이다.

위치 문제를 해결하기 위해 쉴드의 동적 위치 조정 시스템이 벨트형 잉크젯 코딩 기계에 장착되었다. 이 시스템은 종이 커팅 오류, 인쇄 오류 및 기계의 불안정성으로 인한 오류를 교정해서 인쇄 위치 정확도를 ±0.1mm 오차 범위 내로 달성할 수 있다. 동적 위치 조정 시스템은 디지털 위치 조정으로 각 QR 코드의 위치가 독립적으로 교정되어 각 코드의 정확한 위치를 보장한다. 고속 위치 조정 기능과 시트당 120m/분의 인쇄 속도를 지원한다. 고속 연속 인쇄 시에도 고정밀 위치 조정이 가능해 재료 낭비를 줄이고 생산 효율성을 향상시킨다. 이러한 기능을 기반으로 쉴드의 동적 위치 지정 시스템은 중국 내 유명 담배 패키지 기업인 후차이(HUCAIS) 등 다수 기업에서 채택하고 있다.

2004년에 설립된 쉴드(Shield Technology Development Co., LTD.)는 고성능 디지털 잉크젯 장비 분야의 선도적인 공급 기업으로, 디지털 잉크젯 기술과 관련 소프트웨어 및 하드웨어, 혁신적인 응용 기술의 연구 개발에 전념하고 있다.

약 8만 1천㎡ 규모의 독립된 기술 연구 개발 센터와 생산 센터를 보유하고 있는 쉴드는 설계, 연구 개발, 생산, 판매, 사후 서비스까지 일원화된 시스템을 운영하고 있다. 또한 독립적인 연구 개발을 지속적으로 이어오면서, 약 100건의 지적 재산권을 보유하고 있다.

집중적인 연구 개발을 통해 인쇄물 검사, 디지털 잉크젯, 빅데이터 처리 기술을 핵심 기술로 삼고 있으며, 자체 개발한 디지털 잉크젯 기술의 강점을 바탕으로 책과 잡지 분야에서의 가변 데이터 잉크젯 코딩 및 온디맨드 인쇄 등에 집중하고 있다. 현재 디지털 잉크젯과 고품질 잉크젯 코딩이라는 두 개의 주요 사업 부문에 주력하고 있으며, 디지털 인쇄와 잉크젯 코딩, 검사, 위조 방지 소프트웨어, IoT 응용 등 출판, 즉석 인쇄(퀵 프린팅), 패키지, 청구서 등 다양한 니치 시장에 적용되고 있다.

‘친환경, 디지털화, 지능화, 통합’이라는 전략을 바탕으로 쉴드는 도전적이며 신뢰할 수 있는 기업이 되기 위해 노력하고 있으며 혁신을 통해 인쇄 산업 발전에 핵심적인 역할을 할 수 있도록 노력을 이어갈 계획이다.

｜장비문의｜

서울교역상사 ☎ 02)3275-0448
