[인쇄계2024.06] 인쇄 디자인에서 잉크 커버리지 관리 - 포토샵에서의 선택적 컬러 조정 가이드

_인쇄기술정보_/기술기고

by 월간인쇄계 2024. 9. 11. 09:00

본문

인쇄 및 출판 디자인 부문에서 디자인 단계를 완료하면 프리프레스 단계가 시작된다. 창의적인 작업을 마쳤다 하더라도, 다음 단계는 파일이 원하는 대로 정확히 인쇄 준비가 되어 있는가를 확인하는 작업이다.

대부분의 인쇄사들은 디자이너에게 파일을 받을 때 이를 위한 사양을 제공하고자 한다. 인쇄사의 목표는 그래픽 디자이너의 목표와 일치하기 때문이다. 즉, 시간과 비용을 절약하고, 프로젝트를 정해진 일정에 맞추며 가능한 한 최상의 인쇄 결과를 달성하는 것이다. 따라서 디자이너들은 인쇄사의 사양에 따라 파일을 준비하는 것이 매우 중요하다. 또한, 인쇄사에 파일을 제공하기 전에 프리프레스 체크리스트를 사용하면 프로젝트가 거부되거나 파일 수정으로 인한 추가 비용이 발생하는 것을 사전에 방지할 수 있다.

따라서, 파일을 인쇄사에 보내거나 직접 인쇄를 위해 준비하기 전에 프리프레스 체크리스트를 사용해야 한다. 그리고, 이러한 체크리스트에 있어 중요한 항목 가운데 하나는 이미지 내의 잉크 농도를 확인, 또는 조정하여 농도가 한계값 이내에 있는지 확인하는 것이다.

잉크 농도에 대한 이해

우선, 잉크 농도가 무엇을 의미하는지 명확히 정의하는 것이 중요하다.

여러 컬러가 서로 겹쳐져 용지 위에 인쇄될 때, 용지에 적용할 수 있는 잉크 양에는 한계가 있다. 이러한 최대 도트 백분율을 총 잉크 커버리지(이하 TIC ; Total Ink Coverage) 또는 총 면적 커버리지(TAC ; Total Area Coverage)라고 한다.

디자이너가 이 잉크의 한계를 무시하면 어떻게 될까? 인쇄기에서 마지막으로 눌린 잉크는 이전 층에 제대로 점착되지 않을 수 있으며, 인쇄 용지에서 올바르게 마르지 않을 수 있다. 이러한 문제는 아직 습기가 있는 용지의 잉크가 위에 쌓인 잉크에 전달되면 발생하는데, 이를 오버 셋팅이라고 한다. 이러한 문제가 생길 경우, 인쇄는 엉망이 될 수 있다. 그렇다면 어떻게 이러한 문제를 해결할 수 있을까?

총 잉크 커버리지의 사양

잉크 커버리지는 퍼센티지로 설명된다. 예를 들어 시안, 마젠타, 옐로우 및 블랙의 최대 100%를 사용한다면, CMYK 인디자인(InDesign) 파일의 등록 스와치와 동등한 400% TIC가 된다.

특정 작업에 적합한 최대 잉크 양을 결정하는 것에는 여러가지 요소가 있다.

  • 인쇄 공정(오프셋, 디지털 등)
  • 용지 유형(코팅 VS 비코팅 용지)
  • 한 번의 인쇄 작업에서 사용되는 잉크의 수
  • 속도를 포함한 인쇄기의 물리적 특성

잉크 농도를 수정하지 않으면 시안, 마젠타 및 옐로우의 혼합이 중성 회색이 아닌 탁한 갈색을 만들어 혼탁해 보일 수 있다. 따라서, 항상 인쇄 서비스 제공 업체에 권장하는 TIC/TAC를 상담하는 것이 가장 좋지만, 업계의 평균인 다음 퍼센티지를 기본 가이드로 사용할 수 있다.

  • 코팅지에 매엽 오프셋 인쇄(전형적인 상업 인쇄 - GRACoL) : 320%
  • 히트셋 윤전 오프셋 인쇄(예: 잡지) : 300~320%
  • SWOP : 300%
  • FOGRA39 : 300%

포토샵에서 잉크 농도의 측정

그렇다면 파일에서 잉크 농도를 어떻게 측정할까?

포토샵(Photoshop)에서는 아이드롭퍼(Eyedropper)와 정보 패널(Info Panel) 도구를 사용할 수 있다. 정보 패널을 사용자 지정해 항상 왼쪽 상단 부분에 총 잉크(Total Ink) 양을 표시하도록 설정한다.

HOW TO - 총 잉크량 확인하기

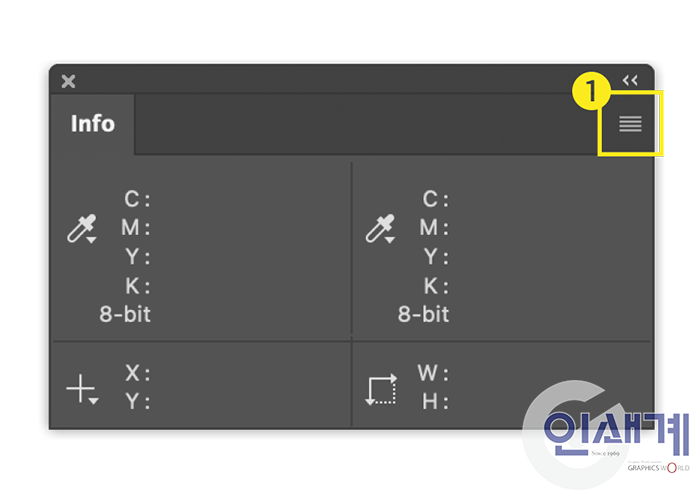

① 정보 패널에서 우측 상단 드롭다운 메뉴를 클릭해 패널 옵션(Panel Options)을 선택한다.

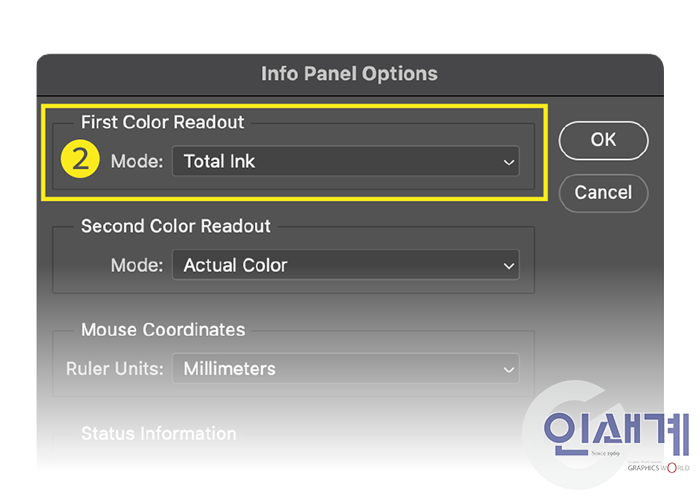

② 컬러 출력을 총 잉크로 변경한다.

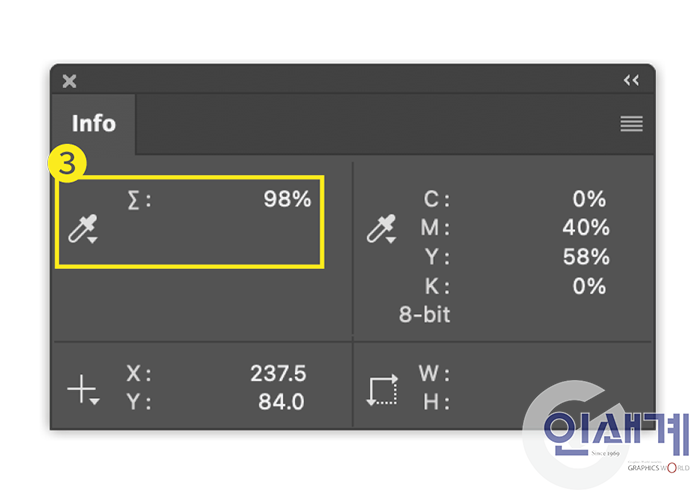

③ 아이드롭퍼 아이콘 옆에 시그마(∑) 표시로 바뀐 것을 확인한다.

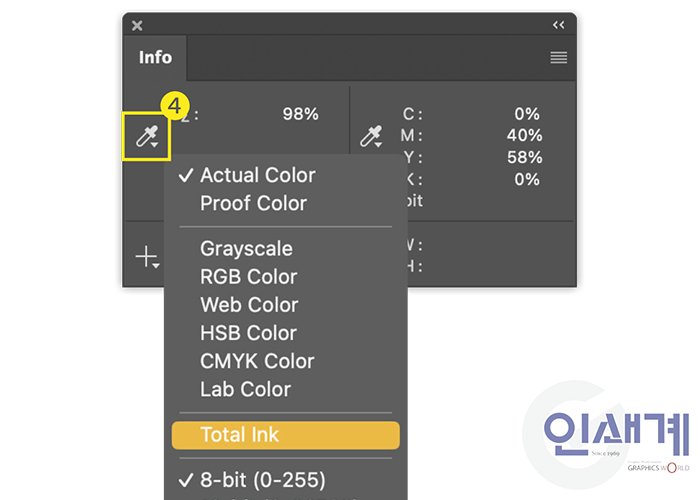

④ 모든 아이드롭퍼 아이콘 아래의 화살표(▼)를 클릭해 총 잉크 옵션으로 빠르게 변경할 수 있다.

인디자인에서 잉크 농도값 확인하기

인디자인에서는 분판 미리 보기(Separations Preview) 패널(창 > 출력 > 분판 미리 보기)에서 총 잉크 양을 확인할 수 있다. 패널 내의 보기 메뉴를 잉크 제한(Ink Limit)으로 설정하고 전체 백분율을 특정 출력 요구 사항에 맞게 조정한다.

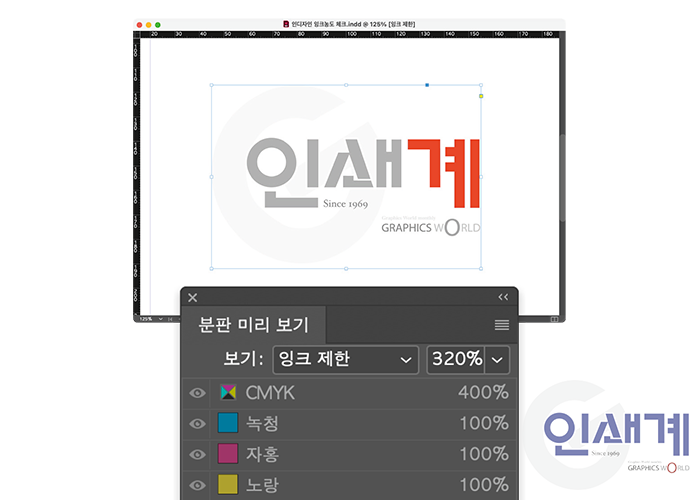

▲인디자인 분판 미리 보기 메뉴를 사용해 잉크 제한 백분율을 설정한 화면

일러스트레이터(Illustrator)에서 제작된 벡터 이미지를 확인해야 할 경우 일러스트레이터 파일을 인디자인 레이아웃에 배치하고 잉크 수치를 확인한다. 그렇지 않으면, 어도비 아크로뱃(Adobe Acrobat)에서 파일을 열고 인쇄물 제작 사용 메뉴에서 찾을 수 있는 인쇄 미리 보기 패널을 사용한다.

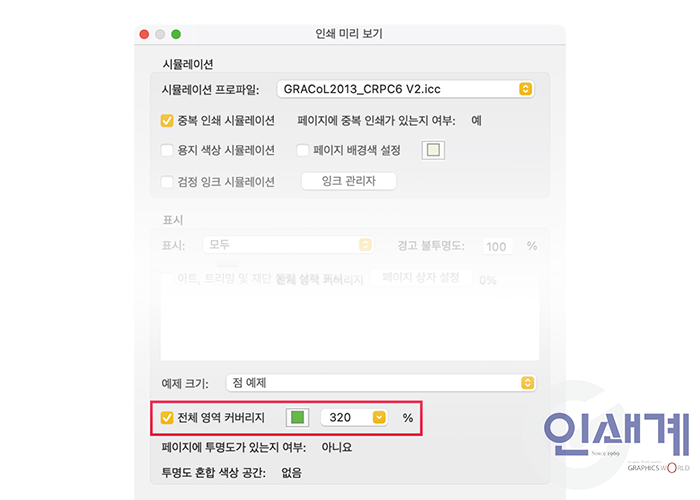

▲아크로뱃 인쇄 미리 보기 패널을 사용해 잉크 제한(전체 영역 커버리지)을 설정한 화면



포토샵에서 잉크 농도 조정하기

포토샵에서 잉크 농도를 조정하는 방법(비파괴 편집 방법)은 셀렉티브 컬러(Selective Color) 레이어 조정을 사용하는 것이다. 이 방법은 GCR(Gray Component Replacement)과 유사하다. 가장 어두운 영역에서 시안, 마젠타 및 옐로우의 양을 비슷하게 줄이고 반만큼 블랙을 다시 추가하여 전체 TIC/TAC를 줄이면 인쇄기에서 원하는 결과를 보장할 수 있다. 이러한 단계를 따르면 정보 패널의 이전 및 이후 값으로 확인할 수 있듯이 인쇄 작업에 지정된 한도 이하로 잉크 농도를 효과적으로, 비파괴적으로 조정할 수 있다.

HOW TO - 포토샵으로 이미지에서 가장 어두운 섀도우 찾기

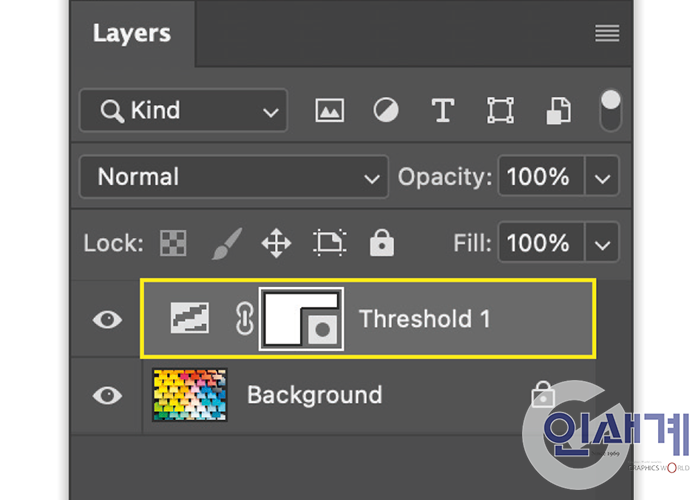

① 포토샵에서 비파괴적 임계 조정 레이어(Threshold adjustment layer)를 만든다. 이렇게 하면 레이어에 흑백 포스터화 효과가 나타난다.

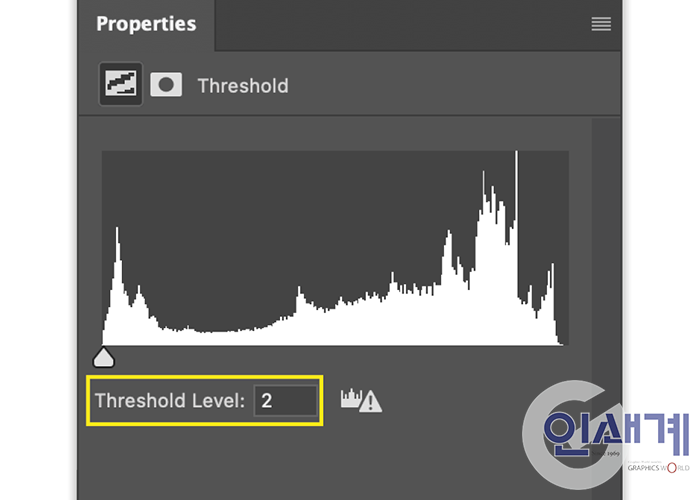

② 임계 조정 레이어의 속성 패널(Properties panel)을 열어  슬라이더를 왼쪽 끝까지 드래그하여 가능한 한 낮게 설정하고 그대로 일부 블랙 픽셀을 보존한다. 이러한 블랙 픽셀은 이미지의 가장 어두운 섀도우 영역을 나타낸다.

③ 아이드롭퍼 도구를 사용하여 이미지에 샘플링 포인트를 배치한다(Shift 키를 눌러 컬러 샘플러(Color Sampler) 도구를 활성화 한다).  임계 레이어의 가시성을 끈다.

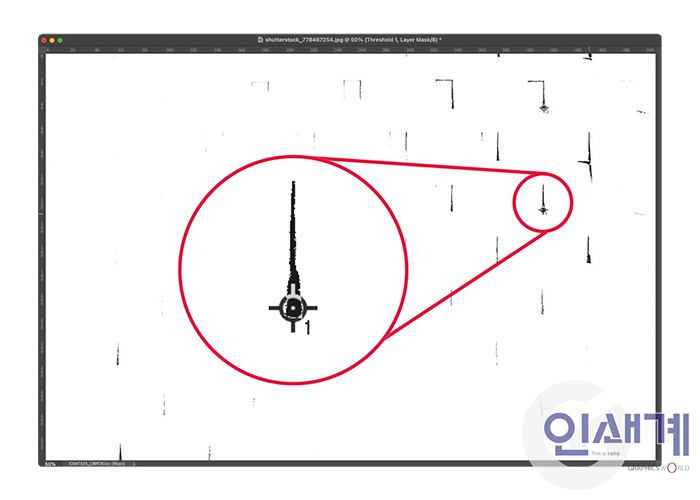

▲컬러 샘플러로 선택된 화면

HOW TO - 잉크 농도를 조정하는 단계

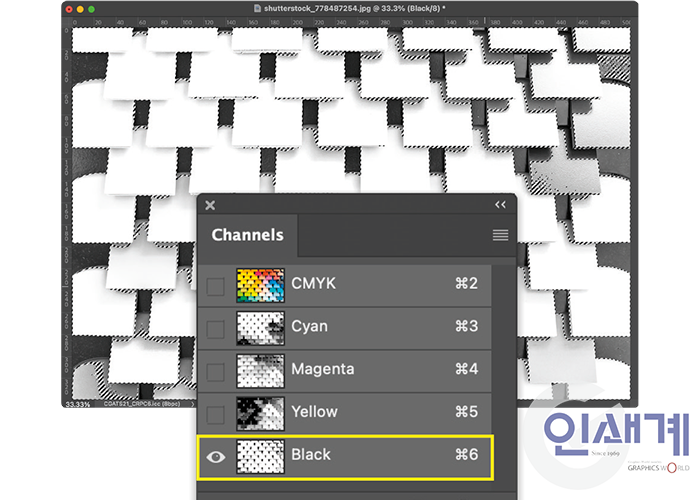

① 문서가 CMYK 모드에 있는지 확인한 뒤, 채널 패널로 이동, 블랙 채널을 클릭 후 패널 하단의 선택 버튼을 클릭하여 영역을 지정한다.

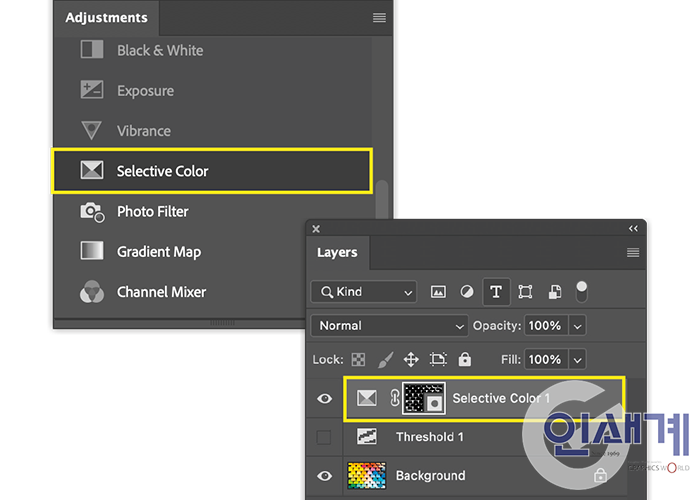

선택이 활성화된 상태에서 조정 패널로 이동하여 셀렉티브 컬러 조정을 선택한다. 이렇게 하면 새 레이어가 생성되고 레이어 마스크가 생성된다.

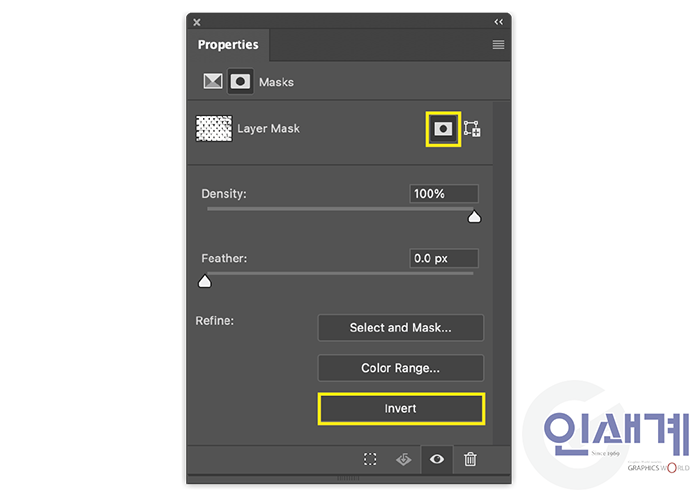

마스크 섬네일을 클릭한 다음 속성 패널로 이동하여 마스크를 반전시킨다. 기억할 것은 마스크에서 블랙은 감추고 화이트는 나타낸다. 마스크는 이미지의 어두운 영역에서 더 밝아져야 한다.

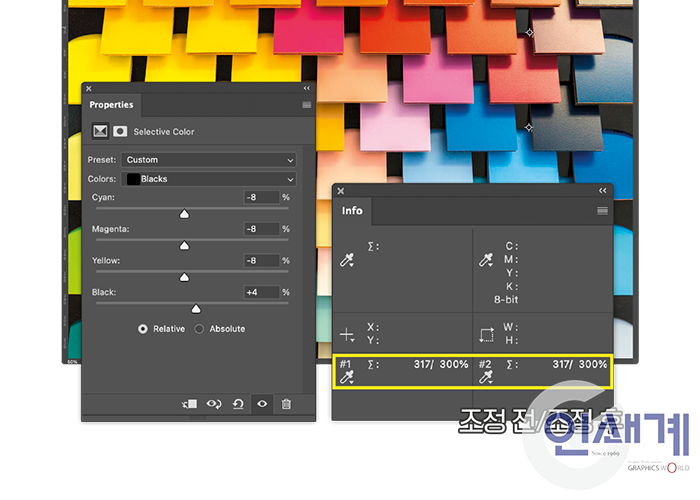

④ 셀렉티브 컬러 조정에서 블랙 컬러 채널로 이동하여 시작할 때 다음 값을 입력(C: -8, M: -8, Y: -8, K: +4)한다. 그런 다음 전체 잉크가 인쇄 작업의 최대값을 초과하지 않는지 확인한다. 초과하지 않으면, C, M, Y를 더 줄이고 블랙을 더 많이 추가한다. 값을 항상 동일하게 조정(예. C: -16, M: -16, Y: -16, K: +8)해야 한다.

자료 제공_Printing United Alliance ColorPro News(https://www.printing.org/content/2024/04/23/adjustinginklimits.april2024)
